流量开关DW 181/182/183/184
DW 18系列机械式流量开关主要用于管道中的流量监测，广泛应用于压缩机、电动机、发电机、轧机、传送器和其它机械的冷却润滑系统中，可测量纯净或有微小颗粒的液体。当流量超过一定值时，输出一开关信号，开关可位于量程的任意位置上，具有较高的可靠性和重复性。
产品特点
 可安装于水平和垂直的管道
1或2个流量限位开关
开关重复性为±3%
防护等级(指示器)IP55
可选螺纹或法兰连接
可选A型或G型指示器
技术参数
|
测量范围 |
|
|
|
|
|
流量(m3/h) |
0.16-30 |
0.16-30 |
24-250 |
- |
|
流速(m/s) |
- |
- |
- |
0.4-4 |
|
|
|
|
|
|
|
|
连接 |
|
|
|
|
|
管螺纹 |
3/4"-2" |
- |
- |
- |
|
法兰DIN |
- |
DN15-DN50(65) |
DN80(65)-DN200 |
DN150 |
|
法兰ANSI |
- |
1/2"-2" (21/2") |
3" (21/2")-8" |
6" |
|
指示器类型 |
|
|
|
|
|
固定刻度 |
G |
G |
G |
G |
|
流量单位 |
A |
A |
A |
- |
|
安装方式 |
垂直/水平 |
垂直/水平 |
垂直/水平 |
水平 |
|
操作压力 |
≤ 40 bar |
≤ 40 bar |
≤ 16 bar |
≤ 25bar |
|
介质温度 |
|
|
|
|
|
标准 |
≤80℃ |
≤80℃ |
≤80℃ |
≤80℃ |
|
通风壳体 |
≤150℃ |
≤150℃ |
≤150℃ |
≤150℃ |
|
高温型H2 |
≤200℃ |
≤200℃ |
≤200℃ |
≤200℃ |
|
高温型H3 |
≤300℃ |
≤300℃ |
≤300℃ |
≤300℃ |
|
介质黏度 |
|
|
|
|
|
标准 |
≤30 |
≤30 |
≤30 |
≤30 |
|
特殊 |
> 30 |
> 30 |
> 30 |
≤90 |
|
重复性 |
± 3% |
± 3% |
± 3% |
± 3% |
|
测量精度(A) |
± 15% |
± 15% |
± 15% |
± 15% |
|

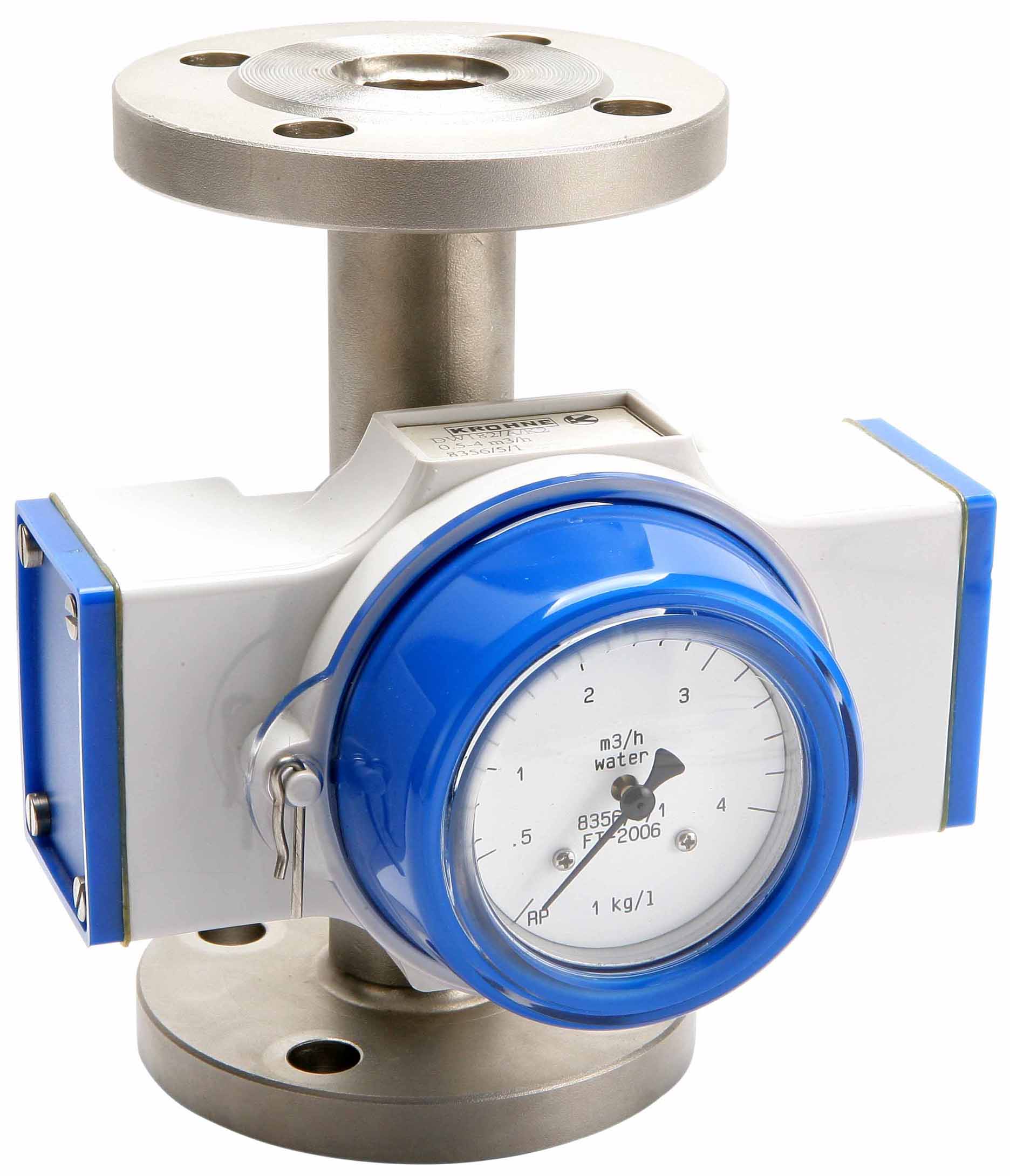

产 品 展 示
